Come aggiungere sensori al tuo ESP32 Bluetooth proxy con ESPHome

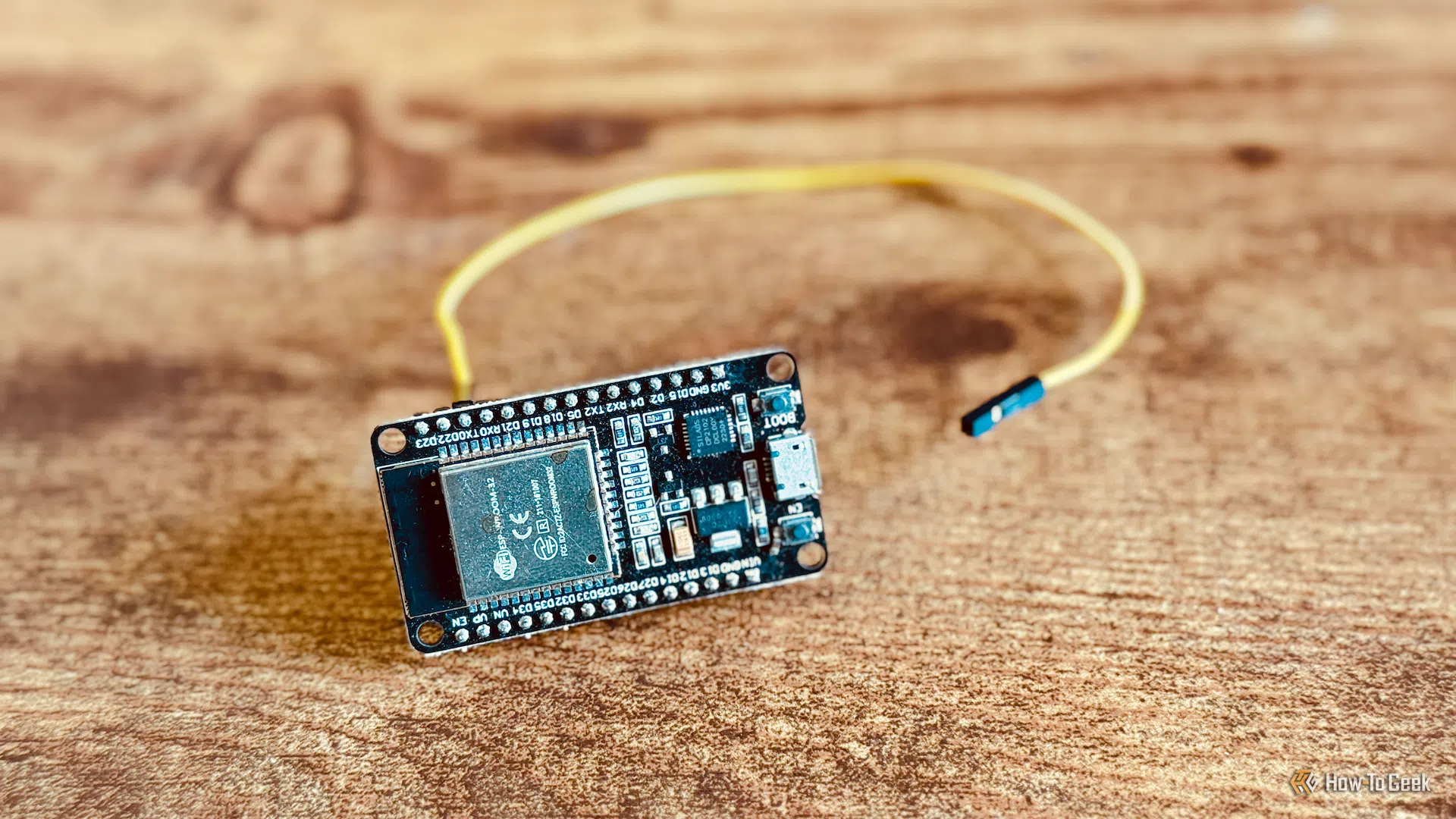

Spesso acquistiamo una scheda ESP32 per un singolo scopo, come creare un proxy Bluetooth per la domotica, e la lasciamo lì. In realtà, questi microcontrollori sono dispositivi a scopo generale con molte porte di ingresso/uscita (GPIO) inutilizzate. Questa guida spiega come sfruttare queste risorse per collegare sensori aggiuntivi, come rilevatori di temperatura o umidità, alla stessa scheda che già gestisce il proxy.

Cosa ti serve

• Una scheda ESP32 già configurata come proxy Bluetooth o pronta per l'installazione.
• Un modulo sensore compatibile con logica 3.3V (es. DHT22, BME280).
• Cavi di collegamento (jumper wires).
• Accesso al dashboard di ESPHome o file di configurazione YAML.
• Diagramma dei pin (pinout) della tua specifica scheda ESP32.

Strumenti

• Multimetro (opzionale, per verificare tensioni e collegamenti).
• Forbici o pinze per la gestione dei cavi.

Passi

1. Verifica il diagramma dei pin della tua scheda ESP32 per identificare quali GPIO sono liberi e sicuri da usare, evitando quelli riservati all'avvio o alla programmazione seriale.
2. Collega il sensore alla scheda rispettando i pin VCC (3.3V), GND e il pin dati (GPIO scelto), assicurandoti che la polarità sia corretta.
3. Apri il file di configurazione ESPHome della scheda e aggiungi il componente del sensore specifico (ad esempio, la sezione sensor: con il tipo di sensore).
4. Assicurati che il componente bluetooth_proxy: rimanga attivo nella configurazione per mantenere la funzionalità di proxy.
5. Carica la nuova configurazione sulla scheda tramite ESPHome e attendi il riavvio.
6. Verifica nel dashboard se i dati del sensore vengono letti correttamente e se il proxy Bluetooth continua a funzionare.

Se qualcosa non va

• Controlla che non stia usando un pin riservato all'avvio, che potrebbe impedire alla scheda di accendersi correttamente.
• Verifica che il sensore non richieda 5V; la maggior parte dei pin GPIO dell'ESP32 accetta solo segnali a 3.3V.
• Assicurati che i cavi siano collegati saldamente e che non ci siano cortocircuiti tra VCC e GND.
• Se la scheda non risponde, prova a ricaricare la configurazione precedente o a resettare la scheda tenendo premuto il pulsante di reset.

Un ESP32 può gestire più task simultanei, ma è importante non sovraccaricarlo con sensori troppo complessi o con frequenze di lettura elevate. Per la maggior parte dei sensori ambientali o di presenza, l'aggiunta è trasparente e non impatta le prestazioni del proxy. Per ulteriori guide su come ottimizzare la tua rete domestica, visita la nostra sezione Informatica.

Domande frequenti

Posso collegare qualsiasi sensore a qualsiasi pin?

No. Alcuni pin sono riservati all'avvio o alla programmazione. Devi sempre consultare il pinout specifico della tua scheda per scegliere un GPIO libero e compatibile con la tensione del sensore.

Il proxy Bluetooth rallenta se aggiungo un sensore?

In genere no. I sensori semplici come temperatura e umidità richiedono poche risorse. Tuttavia, evitare di aggiungere molti sensori ad alta frequenza se la scheda è già al limite della capacità di elaborazione.

Serve un alimentatore esterno per il sensore?

Dipende dal sensore. Molti sensori a 3.3V possono essere alimentati direttamente dalla scheda ESP32. Se il sensore richiede più corrente di quanta la scheda possa fornire stabilmente, è meglio usare un alimentatore esterno con GND comune.

Funziona con qualsiasi versione di ESPHome?

Sì, la funzione di multitasking è supportata nelle versioni recenti di ESPHome. Assicurati di aggiornare il firmware se usi una versione molto vecchia per garantire la compatibilità con i componenti aggiunti.
